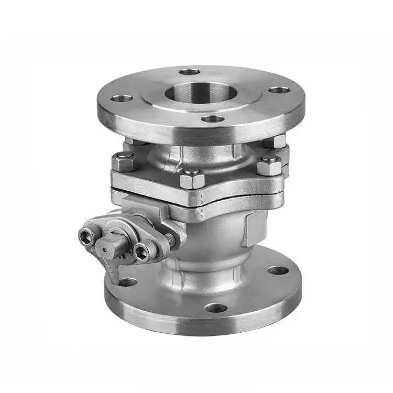

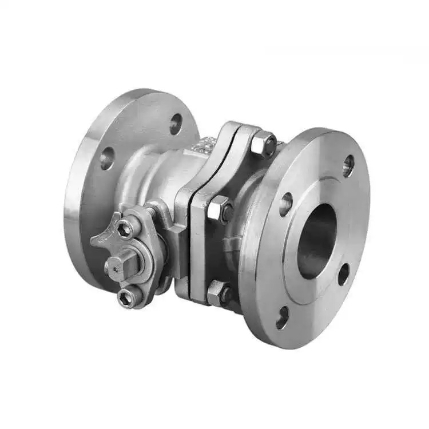

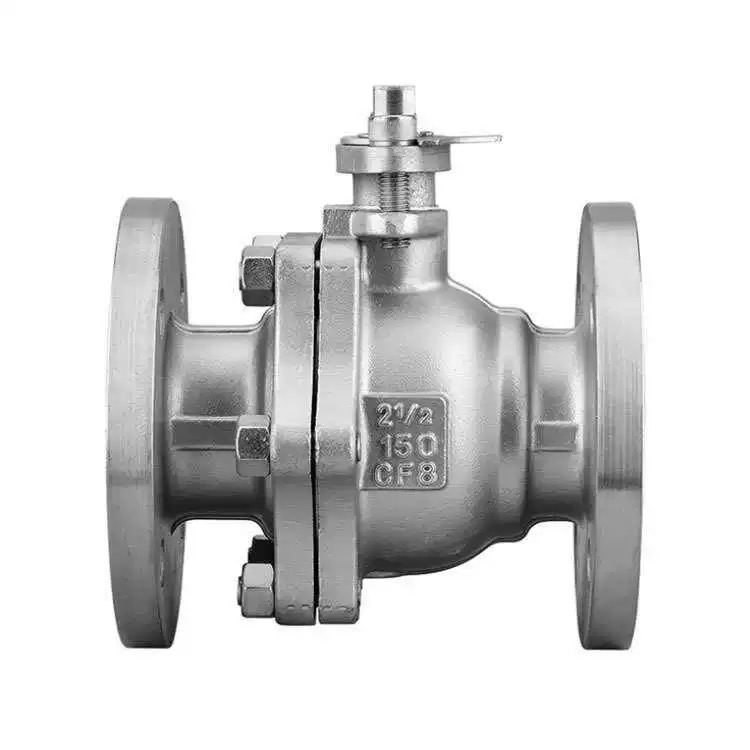

ඇමරිකානු සම්මත ෆ්ලැන්ජ් බෝල් කපාටය

වැඩ කිරීමේ මූලධර්මය

මාධ්ය ප්රවාහය බෝලය 90 ° කරකැවීමෙන් පාලනය වේ.

නලයට සමාන විෂ්කම්භයක් සහිත හරහා කුහරයක් බෝලයේ මධ්යයේ පිහිටා ඇත. සිදුර නල අක්ෂය සමඟ සමපාත වන තෙක් හසුරුව හෝ ක්‍රියාකරු පන්දුව 90 ° භ්‍රමණය කරන විට, මාධ්‍ය බාධාවකින් තොරව නිදහසේ ගලා යයි, කපාටය සම්පූර්ණයෙන්ම විවෘත වන අතර ප්‍රවාහ ප්‍රතිරෝධය පාහේ ශුන්‍ය වේ. හරහා කුහරය නලයට ලම්බක වන තෙක් බෝලය තවත් 90 ° භ්රමණය වන විට, ඝන ගෝලාකාර පෘෂ්ඨය සම්පූර්ණයෙන්ම ඡේදය අවහිර කරයි, කපාටය වැසෙයි, සහ විශ්වසනීය වසා දැමීම සාක්ෂාත් කර ගනී.

ඇමරිකන් ස්ටෑන්ඩර්ඩ් ෆ්ලැන්ජ් බෝල් වෑල්ව ද්විපාර්ශ්වික මුද්‍රා තැබීමේ සැලසුමක් අනුගමනය කරයි, ප්‍රවාහ දිශා සීමාවන් නොමැතිව ඕනෑම දිශාවකින් මාධ්‍යයට ඇතුළු වීමට ඉඩ සලසයි. මෘදු මුද්‍රා (PTFE/PPL) කාන්දු වීම ශුන්‍ය වන අතර තද මුද්‍රා අධික උෂ්ණත්වය සහ අධික පීඩනය සඳහා සුදුසු වේ. අධි පීඩනය යටතේ ආරක්ෂාව සහ විශ්වසනීයත්වය සහතික කිරීම සඳහා කපාට කඳේ ප්රති-පිපිරුම් ව්යුහයක් දක්වයි. Shenchi ASME සම්මත ෆ්ලැන්ජ් බෝල කපාට API 608 ප්‍රමිතීන්ට අනුව නිෂ්පාදනය කර ඇති අතර, ඉක්මන් ක්‍රියාකාරිත්වය සහ තද මුද්‍රා තැබීම ලබා දෙයි, තෙල්, රසායනික සහ ස්වාභාවික වායු කර්මාන්තවල ASME සම්මත නල මාර්ග සඳහා ඒවා කදිම වසා දැමීමේ කපාට බවට පත් කරයි.

නිෂ්පාදන පරාමිතීන්

නිෂ්පාදනයේ නම: American Standard Flanged Ball Valve	පිරිවිතර: (1/8"-4") DN6-DN100
නාමික පීඩනය: PN16	ශරීර ද්‍රව්‍ය: WCB, SUS304 (CF8), SUS316L (CF3M) ශරීර ද්‍රව්‍ය: WCB, SUS304 (CF8), SUS316L (CF3M)
ප්රමිති: ANSI, BS, DIN, ISO, JIS	අදාළ උෂ්ණත්වය: -20℃ ~ +150℃ (සාමාන්‍ය), +350℃ දක්වා (ඉහළ උෂ්ණත්වය), -196℃ දක්වා (අඩු උෂ්ණත්වය)
අභ්යන්තර ලෝහ ද්රව්ය: WCB, SUS304 (CF8), SUS316L (CF3M)	මධ්යම උෂ්ණත්වය: ඉහළ උෂ්ණත්වය, අඩු උෂ්ණත්වය, මධ්යම උෂ්ණත්වය, සාමාන්ය උෂ්ණත්වය
මෙහෙයුම් ක්රමය: Manua	මුද්රා: EPDM, PPL
සම්බන්ධතා ක්රමය: ෆ්ලැන්ජ් සම්බන්ධතාවය	යෙදුම්: ජලය, වාතය, ගෑස්, තෙල්, දියර, ආදිය.
මූලාරම්භය: චීන සම්භවය: චීනය සම්භවය: චීනය සම්භවය: චීනය	නියැදිය: සාම්පල තිබේ

මූලික ව්‍යුහය සහ සැලසුම් ඉස්මතු කිරීම්

Shenchi's උසස් තත්වයේ American Standard Flanged Ball Valves හි කපාට ශරීරය, බෝලය, කඳ සහ ආසන මුද්‍රා වලින් සමන්විත මූලික ව්‍යුහයක් දක්වයි. පන්දුව පාවෙන බෝල සැලසුමක් (DN50 සහ පහළ) හෝ ස්ථාවර බෝල සැලසුමක් (DN50 සහ ඉහළ) විය හැකිය. බෝලයේ සිදුර නලයේ අභ්‍යන්තර විෂ්කම්භයට ගැලපේ, සම්පූර්ණයෙන් විවෘත වූ විට ප්‍රවාහ ප්‍රතිරෝධය ශුන්‍යයට ආසන්න වේ. කඳ ප්‍රති-පිපිරුම් ව්‍යුහයක් මඟින් කඳ ඉහළ පීඩනයක් යටතේ පිටතට පියාසර කිරීම වළක්වයි. ප්‍රති-ස්ථිතික උපාංගයක් මඟින් බෝලය සහ කඳ අතර සන්නායකතාවය සහතික කරයි, ස්ථිතික විදුලිය ගොඩනැගීම වළක්වයි. ලබා ගත හැකි මිල ගණන් සහිත ASME ෆ්ලැන්ජ් බෝල් වෑල්ව් සඳහා, පාරිභෝගිකයින් සඳහා නිවැරදි ආකෘති තෝරා ගැනීම සහ අයවැය ගණනය කිරීම පහසු කිරීම සඳහා Shenchi සවිස්තරාත්මක තාක්ෂණික පරාමිති වගු සපයයි.
