පයිප්ප සවි කිරීම සඳහා මාර්ගෝපදේශයක්

අපගේ නවීන ලෝකයට ජලය, ගෑස් සහ පාලනය ලබා දෙන විශාල නල ජාලය තුළ, බොහෝ විට අවධානය යොමු වන්නේ පයිප්ප හෝ ප්‍රවාහයට අණ දෙන කපාට මත ය. එහෙත්, සංකීර්ණ, ක්‍රියාකාරී සහ විශ්වාසනීය පද්ධතිවල සැබෑ සක්‍රීය කරන්නන් වන්නේ නිහතමානී අයයිපයිප්ප සවි කිරීම්. මෙම අත්‍යවශ්‍ය සංරචක වන්නේ සම්බන්ධක, අධ්‍යක්ෂ සහ ඇඩප්ටර වන අතර එමඟින් පයිප්පයේ සෘජු දිග අරමුණු සහිත පරිපථ බවට පරිවර්තනය කරයි. ඕනෑම සාර්ථක දියර හෝ ගෑස් හැසිරවීමේ ව්‍යාපෘතියකට ඒවායේ වර්ග, ක්‍රියාකාරකම් සහ තේරීම් නිර්ණායක අවබෝධ කර ගැනීම මූලික වේ.

මූලික කාර්යයන්: සම්බන්ධ වීමට වඩා

සවි කිරීම් සරල සම්බන්ධතාවයකින් ඔබ්බට තීරණාත්මක අරමුණු කිහිපයක් ඉටු කරයි:

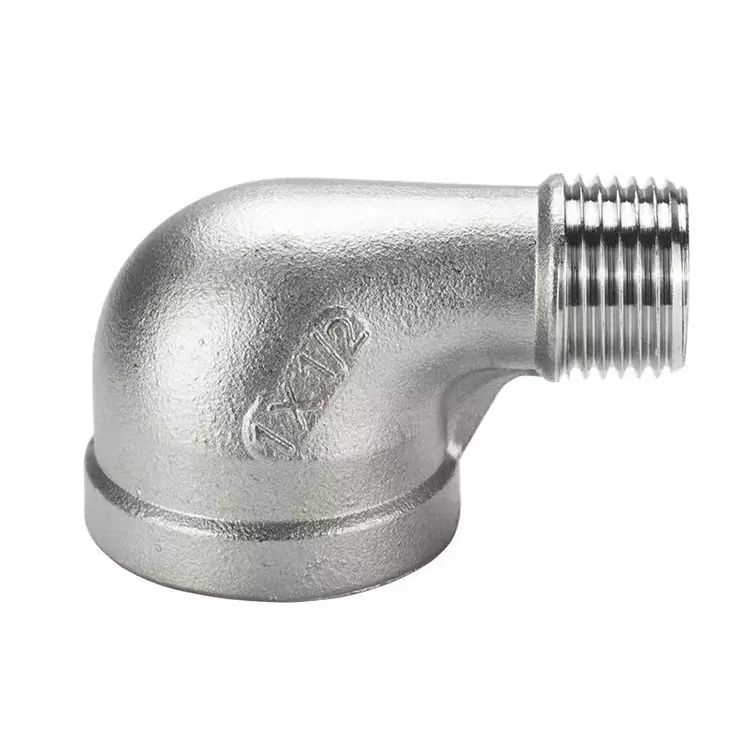

*   දිශාව වෙනස් කිරීම: වැලමිට (සාමාන්‍යයෙන් 45° හෝ 90°) බාධක වටා හෝ ව්‍යුහාත්මක සමෝච්ඡයන් ඔස්සේ නල මාර්ගය හරවා යවයි.

*   ප්‍රවාහ බෙදීම හෝ සංයෝජනය: ටීස් සහ ක්‍රොස් එක් ප්‍රවාහයක් අතු කිහිපයකට බෙදා හෝ බහු ගලා ඒම් එකකට ඒකාබද්ධ කරයි.

*   ප්‍රමාණය අනුවර්තනය: අඩු කරන්නන් සහ බුෂිං විවිධ විෂ්කම්භයන් සහිත පයිප්ප බාධාවකින් තොරව සම්බන්ධ කරයි.

*   රේඛා දිගුව: කප්ලිං එකම ප්‍රමාණයේ පයිප්ප දෙකක් සෘජු ධාවනයකින් සම්බන්ධ කරයි.

*   වරාය නිර්මාණය: තන පුඩු සහ සෑදල තට්ටු, මිනුම්, හෝ සහායක රේඛා සඳහා ප්‍රවේශ ස්ථාන සපයයි.

*   අවසන් කිරීම: කැප්ස් සහ ප්ලග්ස් ස්ථීර ලෙස හෝ තාවකාලිකව නලයක කෙළවර මුද්‍රා තබයි.

ප්රධාන ගුණාංග: ද්රව්ය, සම්බන්ධතාවය සහ නිර්මාණය

ප්‍රාථමික ගුණාංග තුනක් මත නිවැරදි සවි කිරීම් ඉඟි තෝරා ගැනීම:

1.  ද්‍රව්‍ය: සවි කිරීම නල ද්‍රව්‍ය සහ එය රැගෙන යන මාධ්‍යය (තරල/ගෑස්) යන දෙකටම අනුකූල විය යුතුය.

   *   තඹ සහ පිත්තල: පානීය ජලය, උණුසුම සහ සමහර ගෑස් යෙදුම් සඳහා විශිෂ්ටයි. විඛාදනයට ප්‍රතිරෝධී වන අතර පෑස්සුම් හෝ මුද්‍රණ සවි කිරීම හරහා ස්ථාපනය කිරීම පහසුය.

   *   කාබන් වානේ සහ මල නොබැඳෙන වානේ: කාර්මික, අධි පීඩන සහ ඉහළ උෂ්ණත්ව යෙදුම් සඳහා සම්මතය (වාෂ්ප, තෙල්, රසායනික ද්රව්ය). උසස් ශක්තියක් ලබා දෙයි. මල නොබැඳෙන වැඩි දියුණු කළ විඛාදන ප්රතිරෝධය සපයයි.

   *   PVC, CPVC, සහ PEX: නවීන ජලනල, වාරිමාර්ග සහ අඩු පීඩන රසායනික මාර්ගවල ප්‍රමුඛ වේ. සැහැල්ලු, විඛාදනයට ඔරොත්තු දෙන, සහ බොහෝ විට ද්‍රාව්‍ය වෙල්ඩින් (PVC) හෝ මුද්‍රණ/ක්‍රිම්ප් (PEX) සම්බන්ධතා භාවිතා කරයි.

   *   මැලිය හැකි යකඩ: නූල් වින්‍යාසය තුළ එහි තද බව සඳහා ප්‍රකට, බර වැඩ ගෑස් සහ හයිඩ්‍රොලික් රේඛාවල බහුලව භාවිතා වේ.

2.  සම්බන්ධතා ක්‍රමය: මෙමගින් නළය සමඟ සවිකරන අතුරුමුහුණත් කරන ආකාරය නිර්වචනය කරයි.

   *   නූල් (ඉස්කුරුප්පු කරන ලද): ෙට්පර්ඩ් (NPT) නූල් භාවිතා කරන සම්භාව්‍ය, බහුකාර්ය ක්‍රමය. නඩත්තු-බර පද්ධති, ක්ෂේත්‍ර වෙනස් කිරීම් සහ විසුරුවා හැරීම අවශ්‍ය විය හැකි ශක්තිමත් සම්බන්ධතා සඳහා වඩාත් සුදුසුය. කාන්දු නොවන සන්ධියක් සඳහා සීලන්ට් අවශ්ය වේ.

   *   පෑස්සුම්/බ්‍රේස් කරන ලද (සොකට් වෑල්ඩින්): මූලික වශයෙන් තඹ සහ වානේ සඳහා. සවි කරන සොකට් සහ පයිප්ප අතර පරතරය තුළට පිරවුම් ලෝහයක් උණු කිරීම මගින් ස්ථිර, සිනිඳු සහ ඉතා විශ්වසනීය සන්ධියක් නිර්මාණය කරයි. ඉහළ අඛණ්ඩතාවයකින් යුත් ජලනල හා විවේචනාත්මක ක්රියාවලි රේඛා සඳහා අත්යවශ්ය වේ.

   *   Press-Fit: අභ්‍යන්තර O-ring එකක් සහිත සවි කිරීමක් නලයක් මතට තද කිරීමට විශේෂිත මෙවලම් භාවිතා කරන නවීන ක්‍රමයක්. තාපය හෝ නූල් නොමැතිව වේගවත්, පිරිසිදු සහ ඉහළ විශ්වසනීය සම්බන්ධතාවයක් ලබා දෙයි. වාණිජ ජලනල හා හයිඩ්‍රොනික් පද්ධතිවල වේගවත් දරුකමට හදා ගැනීම.

   *   Push-to-Connect: තාවකාලික හෝ ප්‍රවේශ විය හැකි රේඛා සඳහා සරලම ස්ථාපන ක්‍රමය (උදා., සම්පීඩිත වාතය, උපකරණ). collet සහ O-ring යාන්ත්‍රණයක් මෙවලම් රහිත සම්බන්ධතාවය සහ මුදා හැරීමට ඉඩ සලසයි.

   *   ද්‍රාව්‍ය වෙල්ඩින්: ප්ලාස්ටික් (PVC/CPVC) පද්ධති සඳහා භාවිතා වේ. රසායනික ද්‍රාවකයක් නළය උණු කර විලයනය කර තනි, මොනොලිතික් කැබැල්ලකට සවි කරයි.

3. පීඩන ශ්‍රේණිගත කිරීම සහ ප්‍රමිති:පයිප්ප සවි කිරීම්නිශ්චිත පීඩන පන්ති සඳහා නිපදවනු ලැබේ (උදා: උපලේඛන 40, 80, පන්තිය 150, 300) සහ කර්මාන්ත ප්‍රමිතීන් (ASTM, ASME, EN) සපුරාලිය යුතුය. පද්ධතියේ උපරිම මෙහෙයුම් පීඩනයට සමාන හෝ ඊට වැඩි පීඩන ශ්‍රේණිගත කිරීමක් සහිත සවි කිරීමක් තෝරා ගැනීම ආරක්ෂාව සඳහා සාකච්ඡා කළ නොහැක.

තේරීම් මාර්ගෝපදේශය: කාර්යයට ගැලපීම

තාර්කික තේරීම් ක්‍රියාවලියක් පද්ධතියේ අඛණ්ඩතාව සහතික කරයි:

1.  සේවාව නිර්වචනය කරන්න: කුමන තරලයක් හෝ වායුවක්ද? කුමන උෂ්ණත්වය සහ පීඩනය යටතේද? එය විඛාදනයට ලක්වේද? (උදා., උණු පානීය ජලය, 80 ° C, 6 බාර්).

2.  පයිප් ද්‍රව්‍ය තෝරන්න: සේවා කොන්දේසි සහ අයවැය මත පදනම්ව (උදා. තඹ).

3.  සම්බන්ධතා ක්‍රමය තෝරන්න: කාර්ය සාධනය සමතුලිත කිරීම, ස්ථාපන කුසලතාව සහ අනාගත ප්‍රවේශ අවශ්‍යතා (උදා: වේගය සහ විශ්වසනීයත්වය සඳහා ඔබන්න-ෆිට්).

4.  ගැලපෙන වර්ගය සහ ප්‍රමාණය සඳහන් කරන්න: අවශ්‍ය ශ්‍රිතය නිර්ණය කරන්න (උදා., 90° වැලමිට, 22mm x 22mm).

5.  ගැළපීම සත්‍යාපනය කරන්න: සවි කරන ද්‍රව්‍ය, මුද්‍රා තැබීමේ ක්‍රමය සහ පීඩන ශ්‍රේණිගත කිරීම තෝරාගත් පයිප්ප සහ පද්ධති පරාමිතීන් සමඟ සම්පුර්ණයෙන්ම ගැළපෙන බව සහතික කර ගන්න.

නිගමනය: පද්ධති අඛණ්ඩතාවේ පදනම

පයිප්ප සවි කිරීම් යනු නල පද්ධතිවල භාෂාවේ තීරණාත්මක විරාම ලකුණු වේ. ඔවුන්ගේ නිවැරදි තේරීම සහ ස්ථාපනය පද්ධතියක දිගුකාලීන පැවැත්ම, ආරක්ෂාව සහ කාර්යක්ෂමතාවයේ පදනම වේ. ඒවා නොපෙනී ක්‍රියා කළ හැකි වුවද, උසස් තත්ත්වයේ, සුදුසු සවි කිරීම් සඳහන් කිරීම ඉංජිනේරුවෙකුට, කොන්ත්‍රාත්කරුවෙකුට හෝ ස්ථාපකයෙකුට ගත හැකි වඩාත්ම බලපෑම්කාරී තීරණවලින් එකකි. තරල ගතිකයේ සංකීර්ණ නර්තනයේ දී, මෙම සංරචක නිශ්ශබ්ද, ස්ථීර හවුල්කරුවන් වන අතර සෑම දෙයක්ම සැලසුම් කර ඇති පරිදි ගලා යාම සහතික කරයි.
