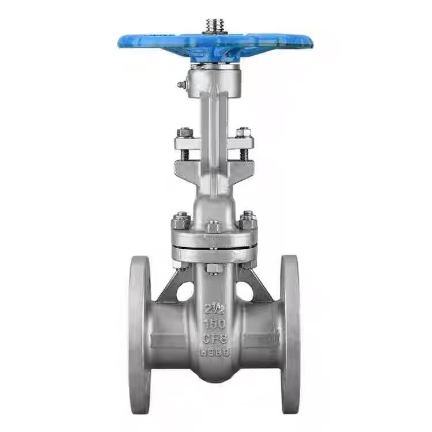

ඇමරිකන් ස්ටෑන්ඩර්ඩ් රයිසින් ස්ටම් ෆ්ලැන්ජ් ගේට් වෑල්ව

ASME නැගී එන කඳ ෆ්ලැන්ජ් ගේට් වෑල්වයේ ක්‍රියාකාරී මූලධර්මය

ක්‍රියාකරු අත් රෝදය කරකවන විට, අත් රෝදය කපාට කඳ කරකැවීමට ධාවනය කරයි. කපාට කඳේ ඉහළ කෙළවරේ ඇති trapezoidal නූල් කපාට කඳ නට් සමඟ සම්බන්ධ වන අතර, භ්‍රමණ චලිතය අක්ෂීය රේඛීය චලිතය බවට පරිවර්තනය කරයි. කපාට කඳ සහ ගේට්ටුව සම්බන්ධ වී ඇති බැවින්, කපාට කඳ ගේට්ටුව එකට නැඟීමට හෝ වැටීමට තල්ලු කරයි.

කපාටය විවෘත කිරීම සඳහා, අත් රෝදය වාමාවර්තව හරවන්න. කපාට කඳ ගේට්ටුව රේඛීය චලිතයකින් ඉහළට ගමන් කරන අතර, ගේට්ටුව කපාට ආසනයෙන් විසන්ධි කරයි. ගේට්ටුව කපාටයේ නාමික විෂ්කම්භය මෙන් දෙගුණයකට සමාන උසකට ඔසවන විට, තරල ගමන් කිරීම සම්පූර්ණයෙන්ම බාධාවකින් තොරව, කපාටය සම්පූර්ණයෙන්ම විවෘතව පවතී. ක්‍රියාත්මක වන විට, අත් රෝදය සාමාන්‍යයෙන් එය තවදුරටත් හැරවිය නොහැකි ස්ථානයට හරවනු ලබන අතර, පසුව සම්පූර්ණයෙන්ම විවෘත ස්ථානය ලබා ගැනීම සඳහා එක් වාරයකට අඩක් ආපසු හරවනු ලැබේ, උෂ්ණත්ව වෙනස්වීම් හේතුවෙන් කපාට කඳේ අගුලු දැමීම වළක්වයි.

කපාට වැසීමට, අත් රෝදය දක්ෂිණාවර්තව හරවන්න. කපාට කඳ ගේට්ටුව රේඛීය චලිතයකින් පහළට ගමන් කරන අතර එමඟින් ගේට්ටුව කපාට ආසනයට එබීම සිදු කරයි. අත් රෝදය මඟින් යොදන ව්‍යවර්ථය බලහත්කාරයෙන් මුද්‍රා තැබීමේ බලයක් ජනනය කරන අතර, නල මාර්ගයේ මාධ්‍යයේ පීඩනය අනෙක් කපාට ආසනයට එරෙහිව ගේට්ටුව තද කර ස්වයං මුද්‍රා තැබීමේ බලපෑමක් ඇති කරයි. මෙම ද්විත්ව ක්රියාව වසා ඇති විට ශුන්ය කාන්දු වීම සහතික කරයි.

නැගී එන කඳ ගේට්ටු කපාටයක මූලික ලක්ෂණය වන්නේ කපාට කඳ ගේට්ටුව සමඟ සමමුහුර්තව ඉහළ යාම සහ වැටීමයි. කපාට ආවරණයෙන් ඔබ්බට විහිදෙන කපාට කඳේ දිග නිරීක්ෂණය කිරීමෙන් ක්‍රියාකරුවන්ට කපාටයේ විවෘත/සංවෘත තත්ත්වය දෘශ්‍යමය වශයෙන් තීරණය කළ හැකිය - කඳේ දිග වැඩි වන තරමට කපාටය විවෘත වේ; කඳ සම්පූර්ණයෙන්ම ආපසු ලබා ගත් විට, කපාටය වසා ඇත.

ASME (ඇමරිකානු සම්මත) නැගී එන කඳේ ෆ්ලැන්ජ් ගේට්ටු කපාට සම්පූර්ණයෙන්ම විවෘත හෝ සම්පූර්ණයෙන්ම වසා ඇති ස්ථානවල පමණක් භාවිතා කළ හැකි අතර පාලන කපාට ලෙස භාවිතා කළ නොහැකි බව සටහන් කිරීම විශේෂයෙන් වැදගත් වේ. දිගු කාලයක් අර්ධ වශයෙන් විවෘත ස්ථානයක තැබුවහොත්, අධික වේගයෙන් ගලා යන මාධ්‍යය මුද්‍රා තැබීමේ පෘෂ්ඨයන් ඛාදනය කරයි, ගේට්ටුව සහ ආසනය මත ඇඳීම් ඇති කරයි, අවසානයේ කපාට කාන්දු වීමට හේතු වේ. තවද, මාධ්‍යයට ද්වාර කපාටයේ දෙපස සිට දෙපැත්තටම ගලා යා හැකි අතර, ස්ථාපනය කිරීමේදී ප්‍රවාහ දිශාව සලකා බැලීමේ අවශ්‍යතාවය ඉවත් කිරීම සහ අඩවි පිරිසැලසුම පහසු කිරීම.

නිෂ්පාදන පරාමිතීන්

ඉහළ උෂ්ණත්වය සහ අධි පීඩන ප්රතිරෝධය

Shenchi ASME Standard Rising Stem Flanged Gate Valves මූලික කාර්ය සාධන වාසි දෙකක් ඇත: ඉහළ උෂ්ණත්ව ප්‍රතිරෝධය සහ අධි පීඩන ප්‍රතිරෝධය. WCB ද්‍රව්‍ය 425℃ දක්වා උෂ්ණත්වයට ඔරොත්තු දෙන අතර මල නොබැඳෙන වානේ පුළුල් උෂ්ණත්ව පරාසයක් සඳහා සුදුසු වේ. 150 පන්තියේ පීඩන ශ්‍රේණිගත කිරීම, ක්‍රියාකාරී පීඩනය PN16 ප්‍රමිතිය ඉක්මවා කාමර උෂ්ණත්වයේ දී 1.9MPa දක්වා ළඟා වේ. මුද්‍රා ඉහළ-උෂ්ණත්වයට ඔරොත්තු දෙන PPL හෝ ජල-ප්‍රතිරෝධී EPDM වර්ග වලින් ලබා ගත හැක. චීනයේ නිෂ්පාදිත, Shenchi විසින් අමුද්‍රව්‍යවල සිට නිමි භාණ්ඩ දක්වා විස්තීර්ණ තත්ත්ව පාලනයක් ක්‍රියාත්මක කරයි, ඉහළ උෂ්ණත්ව සහ අධි පීඩන තත්ත්ව යටතේ දිගුකාලීන ස්ථාවර ක්‍රියාකාරිත්වය සහතික කරයි.

150 පන්තියේ ප්‍රමිතීන් ඉක්මවන විශ්වසනීය අධි පීඩන කාර්ය සාධනය

Shenchi's ASME B16.10 සම්මත ඉහල යන කඳ ෆ්ලැන්ජ් ගේට් කපාටය විශ්වාසනීය අධි පීඩන ප්‍රතිරෝධයක් දක්වයි. ෆ්ලැන්ජ් සම්බන්ධතාවය ASME B16.10 ප්‍රමිතීන්ට අනුකූල වන අතර, ඒකාකාරව තද කළ බෝල්ට් සහ ගෑස්කට් මත ඒකාකාර පීඩන බෙදා හැරීමක් ඇත. 150 පන්තියේ ශ්‍රේණිගත කිරීම කාමර උෂ්ණත්වයේ දී 1.9 MPa හි ක්‍රියාකාරී පීඩනයක් ලබා දෙයි, ප්‍රමාණවත් ලෙස මනින ලද පීඩන ආන්තිකයක් ඇත. වෑල්ව් බඳ බිත්ති ඝණත්වය ASME ප්‍රමිතීන්ට අනුව නිර්මාණය කර ඇති අතර වැඩි දියුණු කළ ආරක්ෂාව සඳහා ජාතික ප්‍රමිතීන් ඉක්මවා ඇත. Shenchi වට්ටම් සහිත ASME සම්මත ඉහළ යන කඳේ ෆ්ලැන්ජ් ගේට්ටු කපාට ලබා දෙයි; තොග මිලදී ගැනීම් වට්ටම් සඳහා සුදුසුකම් ලබන අතර අධි පීඩන තත්ත්ව යටතේ දිගුකාලීන ස්ථාවර ක්‍රියාකාරිත්වය සහතික කරයි.

කර්මාන්තශාලා සෘජු ප්‍රසම්පාදන සහ OEM අභිරුචිකරණ සහාය

Shenchi, ASME (American Standard) ඉහල යන කඳ ෆ්ලැන්ජ් ගේට්ටු කපාට සැපයුම්කරුවෙකු ලෙස, නියැදි සෑදීමේ සේවා සපයයි. අපි අතරමැදි සලකුණු ඉවත් කරමින් විනිවිද පෙනෙන කර්මාන්තශාලා මිල ගණන් යටතේ වට්ටම් සහිත ASME නැගී එන කඳ ෆ්ලැන්ජ් ගේට්ටු කපාට පිරිනමන්නෙමු. අපි ODM සහ OEM අභිරුචිකරණයට සහාය දෙමු; ද්‍රව්‍ය, විෂ්කම්භය, ෆ්ලැන්ජ් ප්‍රමිතීන් සහ මෙහෙයුම් ක්‍රම සියල්ල ඔබගේ අවශ්‍යතා අනුව සකස් කළ හැක. අපගේ ASME නැගී එන කඳ ෆ්ලැන්ජ් ගේට්ටු කපාට සරල ව්‍යුහයක් සහ අඩු නඩත්තු වියදම් සමඟ නඩත්තු කිරීමට පහසුය. චීනයේ නිෂ්පාදිත, Shenchi ASME නැගී එන කඳ ෆ්ලැන්ජ් ගේට් කපාට ගුණාත්මක බවින් විශ්වාසදායක වන අතර ස්ථාවර බෙදාහැරීමේ වේලාවන් ඇත. සවිස්තරාත්මක තාක්ෂණික පරාමිතීන් සහ නවතම මනාප මිල ගණන් සඳහා ෂෙන්චි සම්බන්ධ කර ගැනීමට ගෝලීය පාරිභෝගිකයින් සාදරයෙන් පිළිගනිමු.
