බල්ක්හෙඩ් කටු සවි කිරීම

Shenchi විසින් උසස් තත්ත්වයේ Bulkhead Barbed Fittings හඳුන්වා දෙයි, විශ්වාසදායක මුද්‍රා තැබීම සපයන අතරම උපකරණ පැනල් හරහා හෝස් මාර්ගගත කිරීම සඳහා විශේෂයෙන් නිර්මාණය කර ඇත. පිත්තල, SUS304 සහ SUS316L මල නොබැඳෙන වානේ වලින් සාදා ඇති මෙම උපාංග ශක්තිමත් විඛාදන ප්රතිරෝධයක් ලබා දෙන අතර පුළුල් පරාසයක සේවා කොන්දේසි සඳහා සුදුසු වේ.

නිෂ්පාදන ව්යුහය

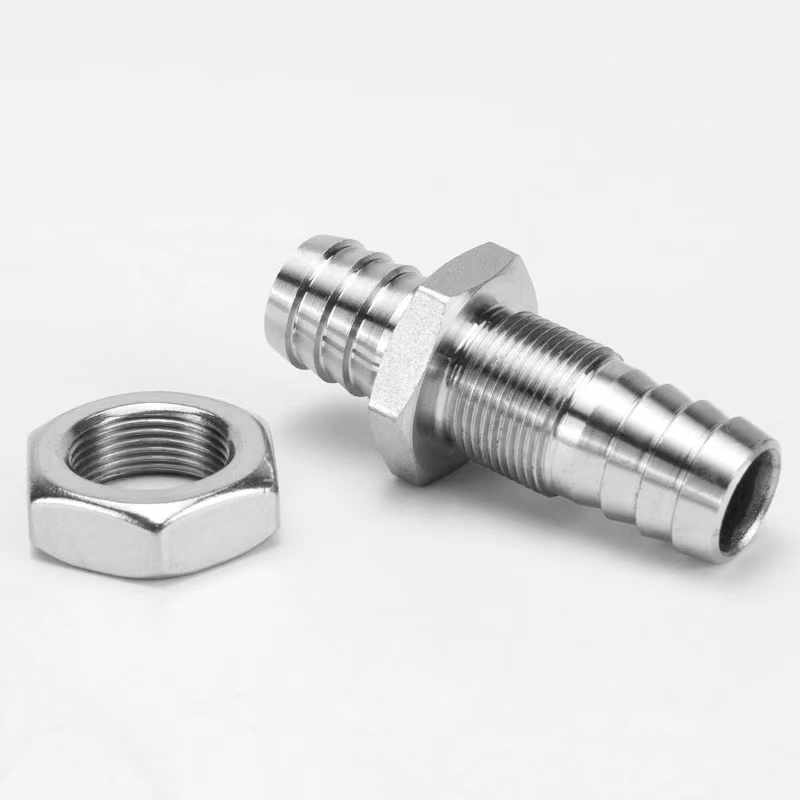

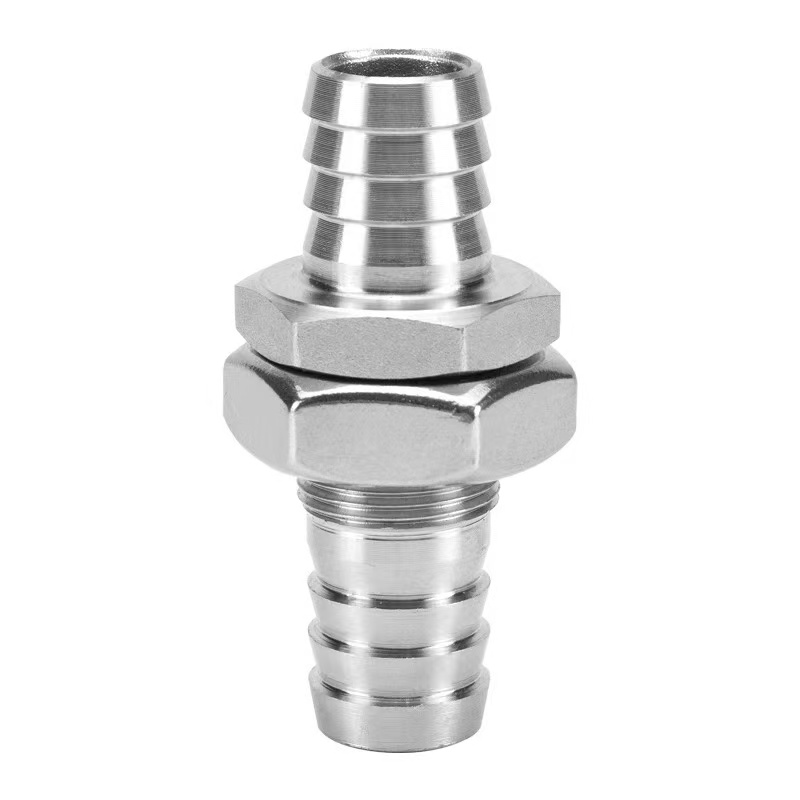

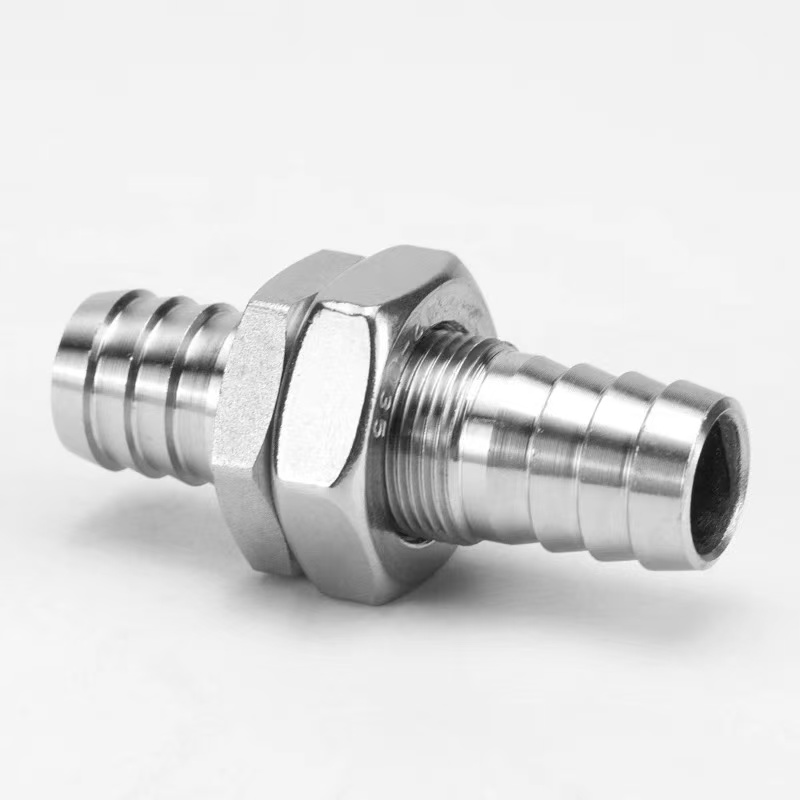

Bulkhead Barbed Fitting හි ව්යුහයට bulkhead නූල්, අගුලු දැමීමේ ගෙඩියක් සහ කටු හෝස් සම්බන්ධතා ඇතුළත් වේ. ස්ථාපනය අතරතුර, පැනල් සිදුරක් පමණක් අවශ්ය වේ; ගෙඩිය තද කිරීමෙන් සවි කිරීම් සහ මුද්‍රා තැබීමේ ක්‍රියාවලිය සම්පූර්ණ කරයි.

කටු සහිත කෙළවර ප්‍රති-ස්ලිප් වලක් සැලසුමකින් සමන්විත වන අතර, හෝස් කලම්පයක් සමඟ භාවිතා කරන විට ආරක්ෂිත සම්බන්ධතාවයක් සහතික කරයි. මෙම සවි කිරීම් පාලන කැබිනට්, ජල පිරිපහදු උපකරණ, වෛද්ය උපකරණ සහ වෙනත් ආශ්රිත ක්ෂේත්රවල බහුලව භාවිතා වේ.

නිෂ්පාදන පිරිවිතර

ව්යුහාත්මක වාසි

Bulkhead Barbed Fitting යනු ස්ථාවර මුද්‍රා තැබීම සපයන අතරතුර උපකරණ පැනල්, ආවරණ හෝ තොග ශීර්ෂ හරහා හෝස් මාර්ගගත කිරීම සඳහා විෙශේෂෙයන් නිර්මාණය කර ඇති පයිප්ප සවි කිරීමකි. එහි ප්‍රධාන ව්‍යුහයට තොග ශීර්ෂ නූල් කොටසක්, අගුලු දැමීමේ ගෙඩියක්, මුද්‍රා තැබීමේ ගෑස්කට් සහ කටු හෝස් සම්බන්ධතාවයක් ඇතුළත් වේ. ස්ථාපනය අතරතුර, පැනලයේ අනුරූප විෂ්කම්භය සිදුරක් පමණක් සෑදිය යුතුය. සවි කිරීමේ නූල් කොටස කුහරය හරහා ගමන් කර ඇති අතර, සවි කිරීම සහ මුද්රා තැබීමේ ක්රියාවලිය සම්පූර්ණ කිරීම සඳහා ප්රතිවිරුද්ධ පැත්තෙන් ගෙඩිය තද කර ඇත.

1. තොග ශීර්ෂ සවි කිරීමේ ව්‍යුහය:නූල් කොටසේ දිග පොදු පුවරු ඝණකම සඳහා අනුගත වේ. අගුලු දැමීමේ ගෙඩිය තද කළ පසු, එය පැනලය සමඟ දෘඩ සවි කිරීමක් ඇති කරයි, බාහිර ඇදීමේ බලවේග යටතේ පවා සවි කිරීම ආරක්ෂිතව පවතින බව සහතික කරයි.

2. කටු හෝස් සම්බන්ධතාවය:පුවරුවේ එකක් හෝ දෙපස හෝස් එක ඇතුළු කිරීම සහ හෝස් කලම්පයක් සමඟ මුද්‍රා තැබූ සම්බන්ධතාවයක් සැකසීම සඳහා කටු පටි සහිත දත් ඇත. කටු කෙළවර ද්විත්ව ප්‍රති-ස්ලිප් කට්ට මෝස්තරයක් භාවිතා කරයි, සාමාන්‍ය සවිකෘතවලට වඩා සැලකිය යුතු ඉහළ ඇද ගැනීමේ ප්‍රතිරෝධයක් ලබා දෙයි.

3. මුද්‍රා තැබීමේ පද්ධතිය:පුවරුවේ දෙපස රබර් ගෑස්කට් හෝ O-මුදු සපයා ඇත. ගෙඩිය තද කළ විට, මුද්‍රා තැබීමේ ගෑස්කට් එක සම්පීඩිත වන අතර, පැනල විවෘත කිරීමේදී ජල ආරක්ෂිත සහ දූවිලි රහිත මුද්‍රා තැබීම, IP65 හෝ ඊට වැඩි ආරක්ෂණ ශ්‍රේණිගත කිරීමක් සමඟ.

ස්ථාපන ක්රමය

Shenchi's කල්පවත්නා Bulkhead Barbed Fittings ස්ථාපනය කිරීම පහසුය. ආරක්ෂිත සහ මුද්‍රා තැබූ සම්බන්ධතාවයක් පියවර හයකින් පමණක් ලබා ගත හැක:

පියවර 1: පැනල් සිදුරු සකස් කිරීම

නූල් කොටසේ පිටත විෂ්කම්භය මත පදනම්ව පැනලයේ අනුරූප වටකුරු සිදුරක් සාදන්න. මුද්‍රා තැබීමේ ගෑස්කට් එකට හානි වීම වළක්වා ගැනීම සඳහා සිදුරු දාරය සිනිඳු සහ බුරුල් රහිත බව සහතික කර ගන්න.

පියවර 2: මුද්‍රා තැබීමේ ගෑස්කට් එක ස්ථාපනය කරන්න

ඇතුළත් කර ඇති EPDM මුද්‍රා තැබීමේ ගෑස්කට් එක නූල් කොටස මතට තල්ලු කරන්න, සවි කරන පදනමට එරෙහිව එය තද කරන්න. පුවරුවේ දෙපස මුද්රා තැබීම අවශ්ය නම්, එක් එක් පැත්තට එක් ගෑස්කට් එකක් තබන්න.

පියවර 3: පැනලය හරහා ඇතුල් කරන්න

පැනලයේ එක් පැත්තක සිට සිදුරට නූල් කොටස ඇතුල් කරන්න, සවි කරන පදනම පැනලය අතර මුද්‍රා තැබීමේ ගෑස්කට් එක සමඟ සම්බන්ධ වන බව සහතික කර ගන්න.

පියවර 4: අගුලු දැමීමේ ගෙඩිය තද කරන්න

පුවරුවේ ප්රතිවිරුද්ධ පැත්තේ සිට නූල් කොටස වෙත අගුලු දැමීමේ නට් ඉස්කුරුප්පු කරන්න, සහ යතුරකින් එය ක්රමයෙන් තද කරන්න. නිර්දේශිත ව්යවර්ථය: පිත්තල ද්රව්ය සඳහා 5-8 N·m සහ මල නොබැඳෙන වානේ සඳහා 8-12 N·m. තද කිරීමේදී ගැලපෙන ශරීරය ස්ථාවරව තබා ගන්න.

පියවර 5: හෝස් සම්බන්ධ කරන්න

බාබ් පිටත විෂ්කම්භය හෝස් අභ්යන්තර විෂ්කම්භයට වඩා 0.5-1 mm විශාල වන පිරිවිතරයක් තෝරන්න. පාදයට ළඟා වන තුරු කටු කෙළවරට සිරස් අතට සොඬ නළය ඇතුල් කරන්න. අධි පීඩන යෙදීම් සඳහා, මල නොබැඳෙන වානේ හෝස් කලම්පයක් භාවිතා කර දෙවන හා තෙවන බාර්බ් අතර එය සවි කරන්න.

පියවර 6: මුද්‍රා අඛණ්ඩතා පරීක්ෂණය

වැඩ පීඩනය මෙන් 1.5 ගුණයක ස්ථිතික පීඩන පරීක්ෂණයක් සිදු කරන්න. මිනිත්තු තුනක් සඳහා කාන්දුවක් නොමැති නම්, ස්ථාපනය සුදුසුකම් ලබයි.
