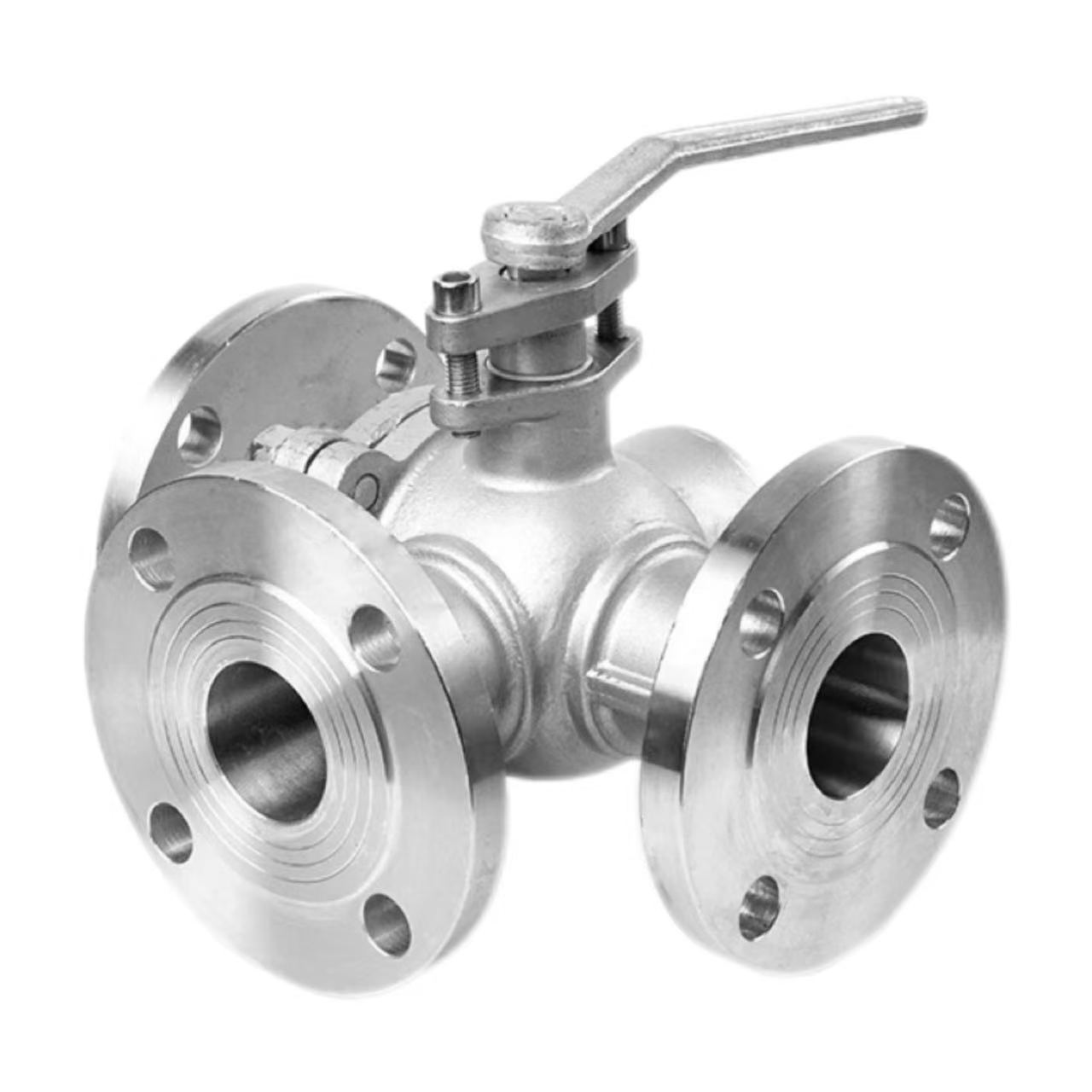

තුන්-මාර්ග ෆ්ලැන්ජ් බෝල කපාටය

වැඩ කිරීමේ මූලධර්මය

ෂෙන්චි කම්හලේ විඛාදනයට ඔරොත්තු දෙන තුන්-මාර්ග ෆ්ලැන්ජ් බෝල කපාටයේ ක්‍රියාකාරී මූලධර්මය පදනම් වී ඇත්තේ පන්දුවට කැපූ L-හැඩැති හෝ T-හැඩැති නාලිකා මතය. පන්දුව කපාට සිරුරේ මධ්යයේ තබා ඇති අතර එය හසුරුවකින් භ්රමණය වේ. බෝලය භ්‍රමණය වන විට, නාලිකා මධ්‍යම ප්‍රවාහ දිශාව මාරු කිරීම, ඒකාබද්ධ කිරීම හෝ බෙදීම අවබෝධ කර ගනිමින් විවිධ කපාට තොටුපළවල් සමඟ සමපාත වේ.

L-හැඩැති පන්දුව:

 90° භ්‍රමණය කිරීමෙන් මාධ්‍යයට ප්‍රවේශයේ සිට ඕනෑම අලෙවිසැලකට මාරු වීමට ඉඩ සලසයි, ප්‍රතික්‍රියාකාරක දෙකකට විකල්පව ද්‍රව සැපයීම වැනි එක් ප්‍රවේශයක් සහ පිටවන ස්ථාන දෙකක් හෝ ආදාන දෙකක් සහ එක් පිටවානක් සහිත අවස්ථා ආපසු හැරවීමට සුදුසු වේ.

T-හැඩැති පන්දුව:

180° කරකැවීම මඟින් තොටුපළ තුනම එකවර සම්බන්ධ කිරීමට හෝ ඕනෑම වරායන් දෙකක් එකිනෙකට සම්බන්ධ කිරීමට ඉඩ සලසයි, මාධ්‍ය දෙකක් මිශ්‍ර කර ප්‍රතිදානය (ඒකාබද්ධ කිරීම) හෝ වායු සමීකරණ උණුසුම් සහ සිසිල් ජලය මිශ්‍ර කිරීමේ පද්ධති වැනි එක් මාධ්‍යයක් ප්‍රතිදානයන් දෙකකට (බෙදීම) සඳහා සුදුසු වේ.

නිෂ්පාදන පරාමිතීන්:

නිෂ්පාදනයේ නම: ත්‍රි-මාර්ග Flanged Ball Valve	පිරිවිතර: (1/8"-4") DN6-DN100
නාමික පීඩනය: PN16	ශරීර ද්‍රව්‍ය: WCB, SUS304 (CF8), SUS316L (CF3M)
ප්රමිති: ANSI, BS, DIN, ISO, JIS	අදාළ වන උෂ්ණත්වය: -20℃ ~ +150℃ (සම්මත), +350℃ දක්වා (ඉහළ උෂ්ණත්වය), -196℃ දක්වා (අඩු උෂ්ණත්වය)
අභ්යන්තර ලෝහ ද්රව්ය: WCB, SUS304 (CF8), SUS316L (CF3M)	මධ්යම උෂ්ණත්වය: ඉහළ උෂ්ණත්වය, අඩු උෂ්ණත්වය, මධ්යම උෂ්ණත්වය, සාමාන්ය උෂ්ණත්වය
මෙහෙයුම් ක්රමය: අත්පොත	මුද්රා: EPDM, PPL
සම්බන්ධතා ක්රමය: ෆ්ලැන්ජ් සම්බන්ධතාවය	යෙදුම්: ජලය, වාතය, ගෑස්, තෙල්, දියර, ආදිය.
සම්භවය: චීනය	නියැදිය: සාම්පල තිබේ

Flange සම්බන්ධතාවයේ වාසි:

Shenchi 3-way flanged ball valves ෆ්ලැන්ජ් සම්බන්ධතා භාවිතා කරයි. නූල් සම්බන්ධතා හා සසඳන විට, ෆ්ලැන්ජ් සම්බන්ධතා ඉහළ පීඩන ප්රතිරෝධයක් ලබා දෙයි; PN16 ශ්‍රේණිගත කිරීම 1.6MPa පීඩනයට ස්ථායීව ඔරොත්තු දිය හැකිය. විසුරුවා හැරීම පහසුය, නිතිපතා නල මාර්ග පරීක්ෂා කිරීම සහ නඩත්තු කිරීම සඳහා පහසුකම් සපයයි. විශ්වසනීය මුද්රා තැබීම සහතික කර ඇත; කාන්දු වීමේ අවදානම ඉවත් කිරීම සඳහා ෆ්ලැන්ජ් ගෑස්කට් සහ බෝල්ට් එකට ක්‍රියා කරයි. විශාල විෂ්කම්භයකින් යුත් නල මාර්ග සඳහා සුදුසු ය; DN50 ට වැඩි විෂ්කම්භයන් සඳහා, නූල් සම්බන්ධතා දුෂ්කර වන විට, ෆ්ලැන්ජ් සම්මත තේරීම වේ. චීන 3-මාර්ග ෆ්ලැන්ජ් බෝල කපාට නිෂ්පාදකයෙකු වන ෂෙන්චි, ගෝලීය පාරිභෝගිකයින්ගේ අවශ්‍යතා සපුරාලමින් ANSI, BS, DIN සහ JIS ප්‍රමිතීන්ට අනුකූලව ෆ්ලැන්ජ් පිරිනමයි.

ස්ථාපන ප්‍රධාන කරුණ 1: Flange Alignment

Flange Alignment ෂෙන්චි ත්‍රි-මාර්ග ෆ්ලැන්ජ් බෝල කපාටය ස්ථාපනය කරන විට, ෆ්ලැන්ජ් මුහුණු පෙළගැස්විය යුතුය. ෆ්ලැන්ජ් ගෑස්කට් එකේ අවසර ලත් පරාසය නොඉක්මවන අපගමනය සමඟ, ෆ්ලැන්ජ් දෙක සමාන්තර හා කේන්ද්රීය විය යුතුය. බලහත්කාරයෙන් බෝල්ට් පෙළගැස්වීම කපාට සිරුරේ විරූපණයට හේතු වේ, බෝල භ්‍රමණයට සහ මුද්‍රා තැබීමේ ක්‍රියාකාරිත්වයට බලපායි. පෙළගැස්වීමෙන් පසු, ගෑස්කට් මධ්යයේ තැබිය යුතු අතර එය විස්ථාපනය නොකළ යුතුය. අඩු මිලට තුන්-මාර්ග ෆ්ලැන්ජ් බෝල කපාටයක් අඩු ගුණාත්මක භාවයට සමාන නොවේ; ෂෙන්චි නිෂ්පාදන ඉහළ නිරවද්‍යතාවයක් සහ පහසු ස්ථාපනයක් ලබා දෙයි. විඛාදන-ප්‍රතිරෝධී ත්‍රි-මාර්ග ෆ්ලැන්ජ් බෝල කපාට ප්‍රමිතීන්ට අනුකූල වන ෆ්ලැන්ජ් මතුපිට නිමාව ඇති අතර වඩාත් විශ්වාසදායක මුද්‍රා තැබීම සහතික කරයි.

ස්ථාපන ලක්ෂ්යය දෙක: බෝල්ට් තද කිරීම

ෆ්ලැන්ජ් බෝල්ට් අදියර වශයෙන් විකර්ණ ලෙස තද කළ යුතුය. 180° විකර්ණ අනුපිළිවෙලක් අනුගමනය කරමින් අදියර 2-3 කින් ව්‍යවර්ථය ක්‍රමයෙන් යොදන්න. එක් පැත්තක් එකවර තද නොකරන්න, එසේ නොමැතිනම් ගෑස්කට් මත අසමාන පීඩනය කාන්දු වන නාලිකා නිර්මාණය කරයි. බෝල්ට් ව්යවර්ථය සම්මත අගයන් සපුරාලිය යුතුය; අධික ලෙස තද කිරීම ෆ්ලැන්ජ් හෝ බෝල්ට් වලට හානි කරයි, අඩු තද කිරීමෙන් ප්‍රමාණවත් මුද්‍රා තැබීමක් සිදු නොවේ. Shenchi 3-way flange ball valve කර්මාන්තශාලාව ස්ථාපකයන්ට යොමු කිරීම සඳහා නිර්දේශිත ව්‍යවර්ථ වගුවක් සපයයි. දිගු කාලීන කාන්දු නොවන කපාට ක්‍රියාකාරිත්වය සහතික කිරීම සඳහා මෙම ස්ථාපන ලක්ෂ්‍ය ඉතා වැදගත් වේ; කරුණාකර පිරිවිතරයන් දැඩි ලෙස අනුගමනය කරන්න.

ස්ථාපන ලක්ෂ්යය 3: නල මාර්ග ආධාරක සහ පිරිසිදු කිරීම

ස්ථාපනය කිරීමට පෙර, වෑල්ඩින් ස්ලැග්, යකඩ ගොනු, වැලි සහ අනෙකුත් අපද්රව්ය ඉවත් කිරීම සඳහා නල මාර්ගයේ ඇතුළත පිරිසිදු කළ යුතුය. කපාට කුහරයට ඇතුළු වන විදේශීය වස්තූන් බෝලය හෝ සීල් සීරීමට ලක්විය හැකි අතර, කාන්දුවීම් වලට තුඩු දෙයි. නල මාර්ගය ස්වාධීනව ආධාර කළ යුතුය; කපාට නල මාර්ගයේ බර දරා නොගත යුතුය. විශාල විෂ්කම්භයක් සහිත ටී ෆ්ලැන්ජ් බෝල කපාට බරයි; නල මාර්ගයේ ගිලාබැසීම නිසා මුද්‍රාවට හානි කරමින් ෆ්ලැන්ජ් මධ්‍යයෙන් ඉවතට ඇදී යා හැක. විඛාදනයට ඔරොත්තු දෙන ටී ෆ්ලැන්ජ් බෝල කපාට WCB, SUS304, හෝ SUS316L ද්‍රව්‍ය වලින් තඹ හෝ මල නොබැඳෙන වානේ කපාට හරයකින් සාදා ඇත. ස්ථාපන ස්ථාන සම්පූර්ණ කිරීමෙන් පසු, හසුරුව හිරවීමකින් තොරව නිදහසේ භ්රමණය විය යුතුය; කපාට පසුව භාවිතයට සූදානම් වේ.
